近日，MPS 芯源系统（NASDAQ 代码：MPWR）发布新一代车规级电源管理芯片（PMIC）——MPQ70340FS-AEC1。该产品基于 MPSafe™功能安全开发流程打造，符合 ISO 26262 ASIL-B 硬件标准，并通过 AEC-Q100 Grade 1 认证。集成 3 路高效率同步降压转换器与 1 路低噪声 LDO，MPQ70340FS-AEC1 支持最高 40V 输入电压，面向车载摄像头、驾驶员监控系统（DMS）、舱内传感器等应用提供高集成度、高可靠性的电源管理解决方案。
随着 ADAS 和智能座舱快速发展，汽车感知系统对摄像头数量、图像质量和实时处理能力提出了更高要求，这对传统方案来说无疑是一个挑战。在新一代车载视觉系统中，SoC、MCU、ISP 以及高分辨率 CMOS 图像传感器的集成度不断提高，伴随着结构空间的小型化要求，模组内部也往往需要同时提供 1.8V、1.2V、2.8V、3.3V 等多路不同电压轨，并且对启动时序、电源纹波、EMI 表现以及热设计都有严格要求。传统分立式供电方案不仅占用 PCB 面积大，而且系统设计复杂、EMI 调试难度高。高集成 PMIC 正逐渐成为汽车摄像头电源架构的重要发展方向。MPQ70340FS-AEC1 正是针对这些趋势打造的高性能车规级 PMIC 产品，它支持电池供电架构，为工程师提供了灵活的方案设计选择。

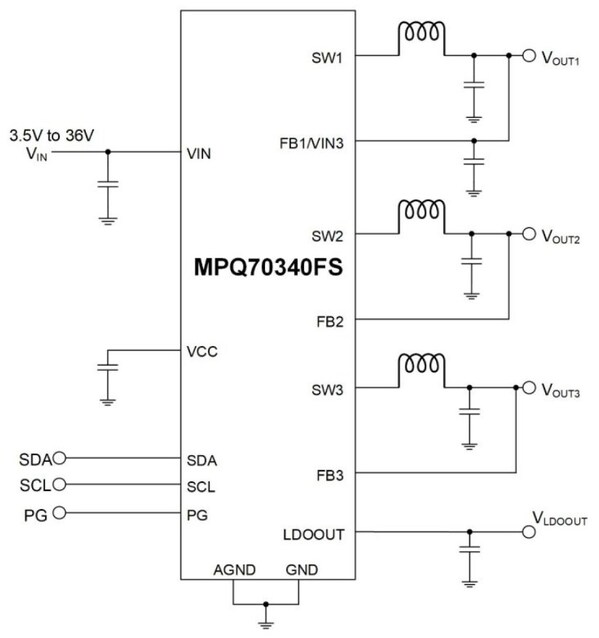

MPQ70340FS-AEC1 典型应用原理图
高效率宽输入架构，覆盖多种车载供电场景
当前汽车摄像头供电方式多样，DMS、OMS 及部分舱内传感器系统方案逐渐更多采用车载 12V 电池供电，而这需要 PMIC 能够适应冷启动、电池波动以及 Load Dump 等复杂工况。因此，摄像头 PMIC 不仅需要具备宽输入范围，还需要在高压输入条件下保持较高转换效率和良好参数性能。
MPQ70340FS-AEC1 支持最高 40V 输入电压，其中两路 Buck 支持 3.5V 至 36V 输入范围。产品采用双级 36V 降压架构，可在高压输入条件下实现更高效率，尤其适用于 1.8V CMOS 图像传感器 I/O 等低压电源轨供电需求，在降低功耗的同时优化热表现。
对于当前快速普及的 800 万像素甚至更高分辨率摄像头而言，图像传感器与 ISP 功耗持续增加，热管理压力明显上升。MPQ70340FS-AEC1 通过优化电源转换路径，在降低系统功耗的同时改善模组热表现，可帮助客户提升长期运行稳定性并减少散热设计压力。
MPQ70340FS-AEC1 效率负载曲线图
低噪声高频设计，满足严苛车规EMC要求
在车载视觉系统中，电源噪声会直接影响 CMOS 图像传感器输出质量，进而影响图像识别、目标检测以及 ADAS 算法稳定性。因此，EMI 性能已经成为摄像头 PMIC 设计中的核心指标之一。
针对车载电子严苛的 EMC/EMI 要求，MPQ70340FS-AEC1 采用 MeshConnect™Flip-Chip Package 与对称布局，减少寄生参数的同时最大化减少噪声干扰，2.2MHz 固定开关频率可以减小外围电感和输出电压纹波，有助于满足 CISPR 25 Class 5 标准要求，为图像链路稳定运行提供支持。同时，器件采用带锁相环（PLL）的恒定导通时间（COT）控制架构，在动态负载变化场景下可实现快速瞬态响应，在保证供电稳定性的同时兼顾整体 EMI 表现。
高集成小尺寸方案，优化摄像头模组空间
随着汽车智能化程度提升，单车摄像头数量已经从早期的 4 路逐渐增加至 8 路、12 路甚至更多。摄像头模组的小型化和轻量化已成为整车设计的重要趋势。模组空间日益受限，电源系统的小型化成为设计重点。
MPQ70340FS-AEC1 采用 2.5mm x 3.5mm QFN 封装，在有限 PCB 面积内集成 3 路 Buck 与 1 路 LDO，可显著减少外围器件数量，帮助客户降低系统尺寸与 BOM 成本。对于环视、周视、电子后视镜及舱内摄像头等空间受限应用而言，该产品有助于提升模组集成度，简化板级设计，并为其他关键器件释放更多布局空间，尤其适用于空间受限的电子后视镜、超薄摄像头模组以及舱内隐藏式感知节点。
MPQ70340FS-AEC1 封装示意图
高等级功能安全设计，支持ASIL-B系统开发
随着 ADAS 逐渐向 L2+、L3 级别演进，摄像头已成为整车感知链路中的关键安全节点，其供电系统的可靠性与诊断能力也愈发重要。MPQ70340FS-AEC1 符合 ISO 26262 ASIL-B 硬件标准，并基于 MPSafe™功能安全流程开发，可帮助客户加快整机系统安全设计与认证进程。集成模拟内置自检（ABIST）、诊断监控、窗口看门狗及 Power Good 输出等多项安全机制，MPQ70340FS-AEC1 同时可提供 FMEDA 与安全手册支持，并具备欠压锁定、过流保护、过压保护、欠压保护及过温关断等多重保护功能，进一步提升了系统运行可靠性。
随着汽车电子架构持续向集中式计算与分布式感知方向演进，车载摄像头和传感器节点数量将进一步增长。MPS 将持续依托高性能模拟与电源管理技术，为全球汽车客户提供兼具效率、安全与系统集成优势的先进车规级解决方案。
产品购买与技术支持
如对上述方案感兴趣，MPS 可为各位提供 MPQ70340FS-AEC1 的产品数据手册、样品等丰富技术资源支持。同时，如有其他解决方案需求，也欢迎访问咨询更多产品详情。
